Особенности строительства каркасных домов. Часть 4

  • 17.07.2020 Дата добавления
  • 47 Просмотров

В этой статье рассмотрим проектирование и монтаж стропильной системы каркасного дома.

Стропильная система является несущей основой крыши вашего дома.

Согласно СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом", СНиП 31-02 предъявляет к крыше дома требования по несущей способности, степени огнестойкости и классу пожарной опасности, долговечности.

Крыша должна соответствовать также требованиям:

  • защиты от проникновения в конструкции крыши и дома дождевой и талой воды, а также снега;
  • сопротивления теплопередаче из условий энергосбережения;
  • защиты от паропроницания и воздухопроницания;
  • защиты от шума (для мансардных помещений);
  • удобной эксплуатации и долговечности;
  • эстетики и архитектурной выразительности.

Общие требования к конструкции крыш


  1. Крыша дома состоит из деревянного несущего каркаса, к которому крепится:
    • сверху - сплошной кровельный настил или обрешетка, на котором располагается кровля, обеспечивающая необходимую защиту от проникновения атмосферных осадков;
    • снизу - подшивка потолка, над которой располагается пароизоляция и утеплитель, обеспечивающий необходимую теплоизоляцию и звукоизоляцию;
  2. В скатных крышах несущий каркас состоит из балок чердачного перекрытия, стропил, а также коньковых досок или балок и, при необходимости, промежуточных опор стропил. В качестве промежуточных опор для стропил могут использоваться: стропильные затяжки, укосины, связи, стены мансарды, стойки, передающие нагрузку на каркас чердачного перекрытия, сжатые раскосы;
  3. Сечения, пролеты и шаги элементов несущего каркаса крыши должны рассчитываться по СНиП II-25 в зависимости от принятой расчетной нагрузки на них, определяемой в соответствии с требованиями СНиП 2.01.07.
    Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 600 мм, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в таблицах приложения Б.СП 31-105-2002;
  4. Соединения опорных концов стропил и балок чердачного перекрытия, а также элементов балок чердачного перекрытия между собой, воспринимающие горизонтальный распор стропил, выполняются на гвоздях и с помощью соединительных накладок;
  5. Карнизы устраиваются путем выпуска концов стропил или кровельных балок за наружную поверхность стены, к торцам которых крепится обвязка толщиной не менее 38 мм. На обвязку стропил или кровельных балок должен опираться нижний край кровельного настила.

Для подшивки карнизов могут применяться: фанера толщиной не менее 6 мм, перфорированные металлические полосы с антикоррозионным покрытием, виниловые и стальные перфорированные софиты, деревянные доски толщиной не менее 19 мм. При выносе карниза более 300 мм, для крепления подшивки рекомендуется предусматривать устройство дополнительных каркасов с обрешеткой.

Подшивка карниза может выполняться наклонной. В этом случае она крепится непосредственно к стропилам или к нижней стропильной обрешетке.

При устройстве фронтонного свеса более 300 мм, необходимо делать выпуски балок на коньке и стенах, либо устраивать консольные балк, см. рис. 1 (проект автора статьи)

2. В скатных крышах несущий каркас состоит из балок чердачного перекрытия, стропил, а также коньковых досок или балок и, при необходимости, промежуточных опор стропил. В качестве промежуточных опор для стропил могут использоваться: стропильные затяжки, укосины, связи, стены мансарды, стойки, передающие нагрузку на каркас чердачного перекрытия, сжатые раскосы;

3. Сечения, пролеты и шаги элементов несущего каркаса крыши должны рассчитываться по СНиП II-25 в зависимости от принятой расчетной нагрузки на них, определяемой в соответствии с требованиями СНиП 2.01.07.

Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 600 мм, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в таблицах приложения Б.СП 31-105-2002;

4. Соединения опорных концов стропил и балок чердачного перекрытия, а также элементов балок чердачного перекрытия между собой, воспринимающие горизонтальный распор стропил, выполняются на гвоздях и с помощью соединительных накладок;

5. Карнизы устраиваются путем выпуска концов стропил или кровельных балок за наружную поверхность стены, к торцам которых крепится обвязка толщиной не менее 38 мм. На обвязку стропил или кровельных балок должен опираться нижний край кровельного настила.

Для подшивки карнизов могут применяться: фанера толщиной не менее 6 мм, перфорированные металлические полосы с антикоррозионным покрытием, виниловые и стальные перфорированные софиты, деревянные доски толщиной не менее 19 мм. При выносе карниза более 300 мм, для крепления подшивки рекомендуется предусматривать устройство дополнительных каркасов с обрешеткой.

Подшивка карниза может выполняться наклонной. В этом случае она крепится непосредственно к стропилам или к нижней стропильной обрешетке. При устройстве фронтонного свеса более 300 мм, необходимо делать выпуски балок на коньке и стенах, либо устраивать консольные балк, см. рис. 1 (проект автора статьи)

Особенности строительства каркасных домов

рис. 1

Рассмотрим поэтапно устройство стропильной системы крыши

Крыша, даже самая простая, двухскатная является пространственной конструкцией с подстропильными несущими элементами, стойками, связями, раскосами. Все это в проекте накладывается друг на друга и весьма трудно читается.

Поэтому рекомендуется делать 3D-модели по этапам монтажа. Наример, сначала показать визуализацию и чертежи элементов подстропильной системы, а затем вид стропильной системы, план и чертежи стропил. См. рис. 2 (проект автора статьи)

Особенности строительства каркасных домов

рис. 2

Для опирания стропил на стены в каркасе подстропильных стен следует предусмотреть двойную верхнюю обвязку, выполняющую функцию мауэрлата. Доски обязок должны накладываться друг на друга в «перехлесте» при соединении по длине и в углах (пересечениях) стен.

Под коньковую балку ставятся промежуточные опоры в зависимости от сечения коньковой балки. Промежуточные опоры опираются либо на лежень по чердачным балкам, либо на сами чердачные балки, как правило, двойные или усиленные в этом месте. Для устойчивости промежуточные опоры делаются с укосинами и распорками.

Коньковая балка или опорный прогон выполняется обычно из двух досок 50х200, соединенных друг с другом гвоздями и саморезами. Длинные прогоны сращиваются в шахматном порядке. Места соединения опорного прогона должны приходится на вертикальные опоры под ними.

Нарезка всех стропил выполняется после подготовки шаблонных стропил, в которых достигается идеальное примыкание к подстропильным конструкциям на коньке и мауэрлате. На двух крайних стропилах выполняются вырезы 100х50 для консольных балок свеса фронтона, если свес более 300 мм.

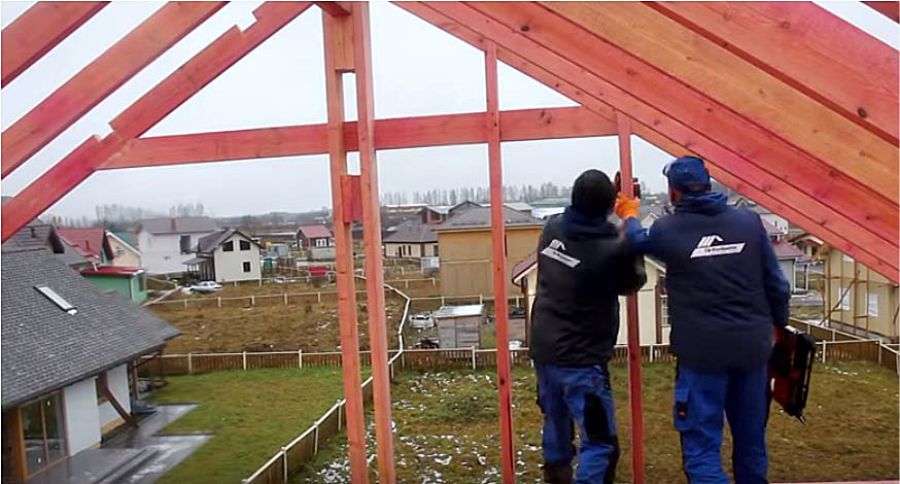

Крайние стропилы устанавливаются по месту фронтонного каркаса и с учетом устройства ветрового ригеля. См. фото 1

Особенности строительства каркасных домов

фото. 1

Каждая пара последущих стропил также соединяется ветровым ригелем. Возможны и без ригельные раскладки стропил.

Ригели, крепясь к стропилам, прокручиваются дополнительно шпильками М10 с двумя шайбами и двумя гайками. Болты вкручиваются болтовёртом так, чтобы шайбы «утонули» в дереве. После монтажа стропильной системы выполняется кровля. В качестве кровли чаще всего используется металлочерепица.

Этот этап вкючает в себя следующие виды работ

Непосредственно на стропилы укладывается гидроизолирующая мембрана. Мембрана растилается по стропилам и крепится строительным степлером. Если мембрана диффузионная, т.е. паропроницаемая, то она закрывает всю крышу. В противном случае делается коньковый разрыв для вентиляции «пирога» крыши.

Затем по гидроизоляции в местах стропил (вдоль стропил) прибивается контрбрус сечением 50х50 мм. Назначение контрбруса – обеспечить безприпятственный отвод конденсата и вентзазор между гидроизоляцией и обрешеткой кровельного покрытия.

При отсутствии контрбруса, конденсат, образующийся из-за разности суточных температур, будет скапливаться между обрешеткой и приведет её к увлажнению и гниению.

По контрбрусу перепендикуляно прибивается обрещетка. Обрещетка выполняется из доски 100х25мм с шагом равным шагу волны на металлочерепице. На карнизах, у конька и в ендовах обрешетка сплошная из 2-3 досок.

Перед монтажом металлочерепицы необходимо установить кронштейны для желобов водосточной системы.

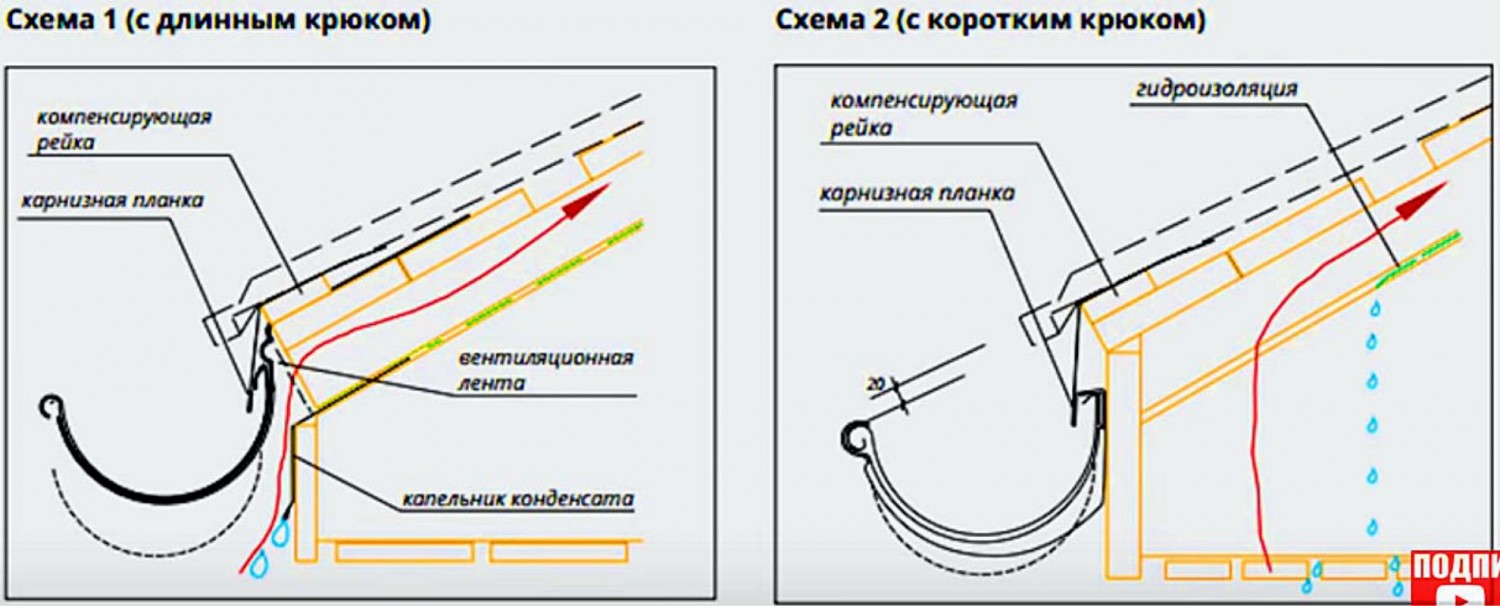

Кронштейны представляют собой крюки двух видов длинные и короткие. См. рис. 3

Особенности строительства каркасных домов

рис. 3

Длинные крюки более надежны, потому что заходят под кровельный материал и соответственно им дополнительно прижимаются. Короткие же крюки крепятся непосредственно к лобовой доске. Металлочерепица крепится к обрешетке специальными кровельными шестигранными саморезами 4,8×28 мм с резиновой прокладкой, шляпки которых соответствуют цвету кровли. Приобрести их можно вместе с металлочерепицей.

Изначально нужно отрегулировать ограничение вращающего момента шуруповёрта таким образом, чтобы при окончательном прижатии листа металлочерепицы к обрешётке резиновая прокладка была слегка сжата.

При увеличенном вращающем моменте шуруповёрта прокладка будет сжата слишком сильно, что может привести к снижению срока службы прокладки.

Кроме того, при увеличенном вращающем моменте шуруповёрта возникнет опасность проворачивания самореза в обрешётке и ослабление крепления.

Саморезы должны врезаться по центру обрешетки.

После того, как два ската закрыты металлочерепицей крепится коньковый элемент.

Изнутри по коньковому элементу проклеиваются поролоновые уплотнители. Коньковые элементы по длине соединяются с нахлестом не менее 100 мм. Коньковые элементы закрепляются длинными саморезами длиной 75 мм.

Следующая, отдельная статья будет посвящена материалам и узлам утепления и обшивок каркасных домов.

(В статье использована информация и скриншот видео компании «Строй и Живи» г. Санкт-Петербург)

Читайте: Особенности строительства каркасных домов. Часть 1

Читайте: Особенности строительства каркасных домов. Часть 2

Читайте: Особенности строительства каркасных домов. Часть 3


Архитектор Анатолий Митрофанов, Новокузнецк
